Инструкция по монтажу

4. МОНТАЖ ОБЛИЦОВКИ

4.1. Монтаж начальной планки S-11


Необходимо мелом нарисовать линию начальную для планки S-11. Следует вбить гвоздь в углу 57 мм над самым низким углом. К гвоздю привязывается шнур, причем необходимо проверить уровнем горизонтальность шнура (смотри рис. 7а). Эту операцию необходимо повторить на всех стенах по очереди. Расстояние до карниза на всех стенах должна быть одинаковая. Монтаж начальной планки З- следует начинать, прибивая гвозди сначала в середине, постепенно приближаясь к концам. Постоянно контролировать горизонтальность планки. Гвозди сладует вбивать каждые 200 мм. На рисунке 76 показано, каких размеров следует придерживаться во время монтажа. Зазор между планками в линии зависит от температуры окружающей среды, при которой происходит монтаж (пропорции можно проверить по таблице №1). Расчеты касаются только сайдинга выпускаемого фирмой  Вокс-Индустри. Рис. 7 Таблица №1.   Температура во время монтажа ('С) Зазор "а" (мм) 5 10 10 9 15 8 20 6-7 25 6 30 5

4.2. Монтаж углов

За монтажом планки S-11 наступает монтаж внутреннего (S-13) и внешнего (S-12) углов.

4.2.1. Монтаж углов

Уместить угол S-12 так, чтобы его верхний конец находился от карниза на расстоянии  "а" (смотри таблица №1), а нижний конец на 18 мм ниже от начальной планки S-11.

Рис. 8

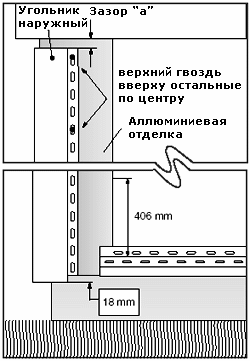

Рис. 9

Потом следует отрезать перфорированный край на длине 18 мм считая снизу. Благодаря этому их не будет видно после креплен на собственно сайдинга (S-01 и S-02). Проверьте вертикальность угольника и его прилегание к несущей конструкции. Если проверка дала положительный результат можно прибить угольник сверху с двух сторон так, чтобы гвозди были с верхней части отверстия. Во всех остальных отверстиях гвозди следует вбивать в середине (рис. 9).



В высоких зданиях появляется необходимость соединения углов между собой. Следует обрезать 25 мм перфорированной части вверху нижней планки. Потом надо надвинуть верхний угольник на 18 мм на нижний оставляя 6-7 зазор на расширение температурное.

4.2.2. Внутренний угол


Правила монтажа внутреннего угла иллюстрируют рисунки 11 и 12. Монтаж есть идентичный с углом наружным. Рис. 11 Рис. 12

4.3. Монтаж планок вокруг отверстий

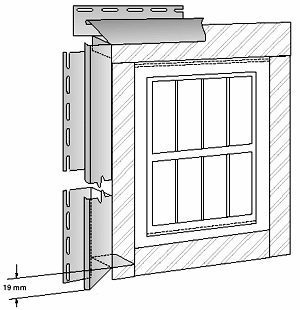

Правила такого монтажа поданы на примере окна. Монтаж начинается по бокам от прибития вертикальных планок, а заканчивается прибитием планок горизонтальных. Планку J-trim прибивается вокруг для того, чтобы укрыть окончания облицовки. S-15 следует прибивать на линии оконной рамы гвоздями. Техника монтажа S-15 требует соответственной обрезки. В верхних углах оконной рамы следует сделать два надреза на S-15 монтируемой горизонтально так, чтобы ее концы можно было загнуть и вставить под вертикально прибитую S-15. Наружную плоскость верхней горизонтальной планки S-15 надрезать под углом 45° (так как на рис. 13а). В планках по бокам надо вырезать два бока на глубину 18 мм оставляя только наружную поверхность. Этот пример иллюстрирует рис. 1За.   Для окон в глубоком оконном проеме мы предлагаем планку S-17 маскирующую оконный проем. Использовать S-17 можно также тогда, когда производится монтаж без утепления. S-17 заступает J-trim, дополнительно необходимо использовать планку S-14 (смотри рис. 13б).   Рис. 13б Способ облицовки оконного угла планкой S-17       Рис. 13а Монтаж профилей вокруг оконного проема
