Инструкция по монтажу

3. ПРИГОТОВЛЕНИЕ К МОНТАЖУ

Для быстрого и правильного монтажа облицовки наружной типа сайдинг из ПВХ необходимо выполнить измерения объекта и на этой основе Вделать проект его утепления.

В проекте должны содержаться:

• оценка наружных стен
• конструкционные расчеты
• расчет коэффициента проникновения тепла
• чертеж
• список всех материалов необходимых для проведения утепления
• проект организации работ

Мало кто работает над таким проектом если речь идет о малых зданиях или объектах старых. В этом случае измерения стен являются основой баланса материалов и инструментов, необходимых для организации работ.

Необходимые инструменты:

• мерка
• уровень
• отвес
• прямая рейка
• ножовка для металла и для дерева
• угольник
• электропила
• шнур
• молоток
• отвертка
• щипцы и плоскогубцы
• ножницы для металла
• тиски
• нож

3.1. Очередность проведения работ

а) приготовление подкладки
б) монтаж обрешетки
в) изготовление изоляции из стекловаты
г) монтаж облицовки сайдинг
д) мытье облицовки и чистка строительной площадки

а)
Перед началом утепления стен необходимо внимательно проверить их состояние. На стенах снаружи утеплитель крепится непосредственно к стене независимо от способа ее отделки.
В случае стен оштукатуренных необходимо проверить прочность штукатурки. Если нет уверенности в ее прочности, стоит пользоваться дополнительными крючками и крепить непосредственно к стене.

Рис. 1а Пример монтажа обрешетки из ПВХ

б)
При монтаже облицовки сайдинг обрешетка должна крепиться вертикально, причем около всех отверстий (окна, двери) а также всех углов, как наружных так и внутренних, необходимо замонтировать дополнительные рейки. Рекомендуется также прибить дополнительные рейки на утеплитель для более плотного и надежного его прилегания к стене. Для этого стоит использовать обрезки реек, которые остаются при изготовлении обрешетки.

Расстояние между горизонтальными планками - 1000 мм. Расстояние между вертикальными планками обрешетки должно быть около 400-500 мм. Для крепежа планок следует пользоваться шурупами и колышками как на рисунке 1а. Если отепление не предвидится, можно пользовать рейками 30 х 15 мм или планками из ПВХ 1-ЗМ-16 (рис. 1б)

Рис. 1б Пример монтажа обрешетки из ПВХ


После монтажа обрешетки обязательно проверте рейкой и при помощи отвеса правильность монтажа. Все неровности необходимо ликвидировать дистанционными клиньями способом показанным на рисунке 2. Перед вбитием клиньев необходимо выкрутить слегка шурупы, а после вбития клиньев докрутить шурупы до конца.


Рис. 2 Крепление несущей конструкции с использованием дистанционных клиньев

Рис. 3 Пример отделки алюминиевым листом. При монтаже сайдинга углы несущей конструкции закрепляют дополнительно оцинкованным листом или алюминиевым листом. Пример такого закрепления показан на рисунке № 3 и 9. Главное правило: Вид сайдинга после монтажа зависит прежде всего от правильности и ровности несущей конструкции.

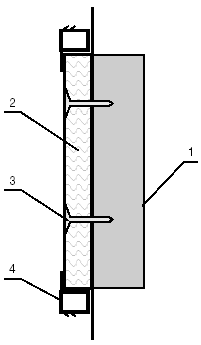

в) Пространство между планками обрешетки следует заполнить плитами стекловаты толщиной 50 мм. Для того, что они держались и плотно прилегали к стене следует пользоваться пластиковыми колышками. Их длина зависит прежде всего от толщины изоляции и вида стен, к которым будет крепиться стекловата. При использовании планок 8-ЗМ-50, в которых есть канты боковые, дополнительно подцеживающие плиты стекловаты количество колышков, указанное в пункте 2.4 может быть в два раза меньше.   Рис. 4 Крепление стекловаты 1. Стена 2. Стекловаты 3. Пластиковый соединитель Li 4. Планка LSN-50

3.2. Общие рекомендации

- Поперечную резку сайдинга следует всегда начинать от перфорированного края.

- Сайдинг и отделочные планки следует прибивать к обрешетке в середине отверстия. Необходимо вбить гвоздь так, чтобы между шляпкой и панелью остался зазор около 1 мм. Это позволит свободному движению панелей при температурных изменениях.

Внимание:
При монтаже планок LSN-12 и LSN-13, а также планки - J-trim первый верхний гвоздь следует вбивать в верхней части отверстия. Все рекомендации касаются также крепления элементов сайдинга к обрешетке, выполненных из планок LSN. Разница состоит в том, что в место гвоздей используется шурупы с шайбами.

 - Очень важно прямо вбивать гвозди. В противном случае могут появиться неровности, которые негативно скажутся на окончательном виде сайдинга.
