Сборники
Техническая характеристика
Показатель |
Условное обозначение сборника |
СЭрнв 2,5-31-02
СЭрнв 2,5-31-12 |
СЭрнв 4,0-31-02
СЭрнв 4,0-31-12 |
СЭрнв 6,3-31-02
СЭрнв 6,3-31-12 |
Объем, м куб. |
2,5 |
4 |
6,3 |
Остаточное давление в корпусе, кПа (мм
рт.ст.) |
4 (30) |
4 (30) |
4 (30) |
Условное давление в корпусе и в
рубашке, Мпа (кгс/см кв.) |
0,6 (6) |
0,6 (6) |
0,6 (6) |
Площадь поверхности теплообмена, м кв. |
6,7 |
9,77 |
13,8 |

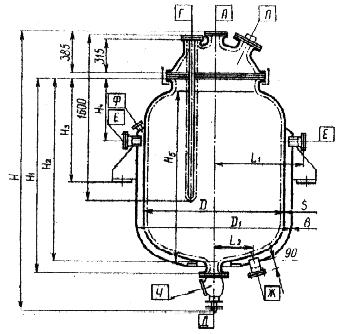

Основные размеры, мм |
|
D |
1400 |
1600 |
1800 |
D1 |
1504 |
1704 |
2004 |
D2 |
620 |
620 |
620 |
D3 |
1790 |
2005 |
2375 |
H |
2875 |
3290 |
3820 |
H1 |
2060 |
2480 |
3020 |
H2 |
1930 |
2350 |
2890 |
H3 |
1220 |
1350 |
1530 |
H4 |
920 |
990 |
1000 |
H5 |
1880 |
2280 |
2800 |
L |
1900 |
2115 |
2550 |
L1 |
852 |
952 |
1110 |
L2 |
330 |
330 |
400 |
S |
14 |
16 |
16 |
d |
35 |
35 |
35 |
Масса, не более, кг |
2000 |
2880 |
4150 |
Таблица штуцеров
Обозначение |
Диаметр условного прохода,
мм, при объеме сборника, м куб. |
2,5 |
4 |
6,3 |
А,Г,Д |
100 |
100 |
100 |
Е,Ж |
50 |
50 |
50 |
Л |
150 |
150 |
150 |
Ф |
15 |
15 |
15 |
Ч |
65 |
65 |
65 |
Присоединительные размеры фланцев штуцеров -
по ГОСТ 12815: штуцеров Е и Ж - на Р у 1 Мпа (10 кгс/см кв.), остальных - на
Р у 0,6 Мпа (6 кгс/см кв.)
Техническая характеристика
Показатель |
Условное
обозначение сборника |
СЭрнв 0,010-1-02-01 |
СЭрнв 0,025-1-02-01 |
СЭрнв 0,040-1-02-01 |
СЭрнв 0,063-1-02-01 |
СЭрнв 0,100-1-02-01 |
СЭрнв 0,160-1-02-01 |
Объем, м куб. |
0,01 |
0,025 |
0,04 |
0,063 |
0,1 |
0,16 |
Остаточное давление, кПа (мм
рт.ст.) |
4 (30) |
4 (30) |
4 (30) |
4 (30) |
4 (30) |
4 (30) |
Условное давление, Мпа
(кгс/см кв.) |
0,6 (6) |
0,6 (6) |
0,6 (6) |
0,6 (6) |
0,6 (6) |
0,6 (6) |
Основные размеры, мм |
|
D |
250 |
350 |
400 |
500 |
500 |
600 |
D1 |
300 |
400 |
450 |
550 |
550 |
650 |
D2 |
200 |
260 |
290 |
360 |
360 |
400 |
D3 |
438 |
538 |
608 |
708 |
708 |
814 |
H |
425 |
505 |
565 |
565 |
755 |
805 |
H1 |
115 |
175 |
195 |
195 |
375 |
465 |
H2 |
175 |
220 |
270 |
270 |
360 |
400 |
H3 |
110 |
140 |
140 |
140 |
160 |
190 |
H4 |
220 |
300 |
360 |
360 |
550 |
600 |
H5 |
260 |
340 |
400 |
400 |
590 |
640 |
L |
468 |
568 |
638 |
738 |
738 |
858 |
L1 |
240 |
290 |
315 |
365 |
365 |
415 |
L2 |
115 |
150 |
150 |
160 |
160 |
160 |
S |
3,9 |
5 |
5 |
6 |
6 |
6 |
Масса, не более, кг |
60 |
100 |
125 |
156 |
195 |
245 |
Таблица штуцеров
Обозначение |
Диаметр условного прохода,
мм, при объеме сборника, м куб. |
0,01 |
0,025 |
0,04 |
0,063 |
0,1 |
0,16 |
А |
25 |
25 |
32 |
50 |
50 |
50 |
Д |
50 |
50 |
50 |
50 |
50 |
50 |
Ц |
25 |
25 |
25 |
25 |
25 |
25 |
Ц1 |
32 |
32 |
32 |
32 |
32 |
32 |
Г |
25 |
25 |
25 |
25 |
25 |
25 |
Е,Ж |
20 |
20 |
20 |
20 |
20 |
20 |
Присоединительные размеры фланцев штуцеров -
по ГОСТ 12815 на Р у 0,6 Мпа (6 кгс/см кв.)
